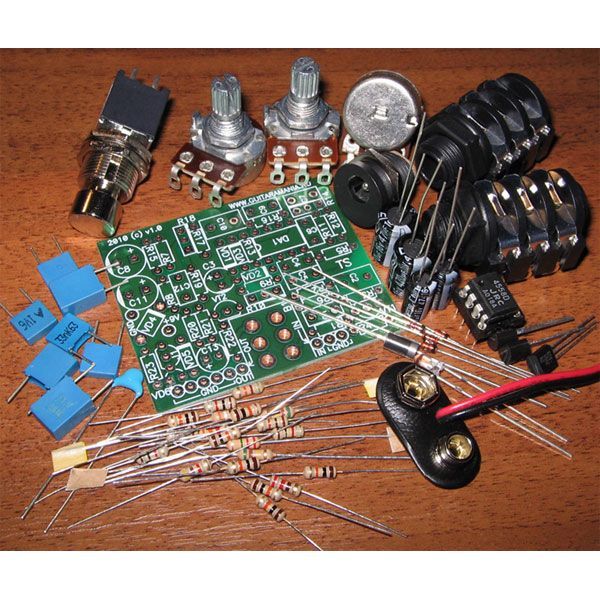

Итак, вы получили на почте конструктор для самостоятельной сборки (КИТ) и принесли его домой.


Первым делом, проверьте комплектность КИТа согласно перечню деталей в указаных в инструкции (инструкцию можно скачать с нашего сайта, в соответствующем разделе приобретеного набора). Далее, соберите необходимый инструмент:

  1. Бокорезы.
  2. Пинцет.
  3. Мультиметр.
  4. Паяльник бытовой 25Вт.
  5. Припой, Например, ПОС61.
  6. Канифоль. Можно использовать спиртоканифольную смесь. применение активных флюсов категорически не рекомендуется.
  7. Провод. Надежнее использовать многожильный, сечением 0.3-0.5 мм, медный, луженый/нелуженый - значения не имеет.

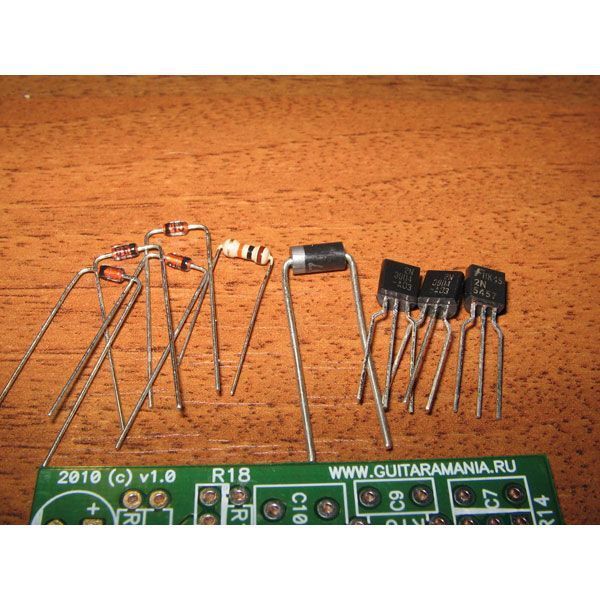

Приступим. Первый подготовительный шаг - формовка выводов деталей. конденсаторы в комплекте наших китов не требуют формования выводов, отложим их в сторону сразу. у резисторов и диодов FR207 согнем выводы непосредственно возле корпуса под прямым углом. У диодов 1N4148, 1N914 согнем выводы под прямым углом, отступив от корпуса 2 мм. У транзисторов с помощью пинцета отогнем крайние выводы в 2-3 мм от корпуса в стороны и загнем вниз, для комфортной установки на плату, расстояние между выводами должно получиться примерно 2-3 мм.
Немного о маркировке радиодеталей.

Маркировка на пленочных конденсаторах EPCOS и на электролитических конденсаторах написана как есть.

Керамические конденсаторы применяются в наших китах номиналами до 470 пФ. Обозначение количества пФ состоит из трех цифр, причем последняя обозначает степень экспоненты. Например, маркировка 471 = 47 * 10(десятка в степени 1), т.е. 470 пФ. 330 = 33*1(десятка в степени 0) т.е. 33 пФ. Конденсатор емкостью 1000 пФ имеет обозначение 102 = 10*100(десятка в степени 2), ну а 100пФ - 101 = 10*10. То есть, все в общем то просто.

С резисторами - немного сложней. Их номинал описывается идеологически точно так же, как и у конденсаторов, но цифры заменены цветовым кодом. Четвертая полоса, обычно золотистая или серебристая, описывает процент разброса номиналов и ее мы в расчет принимать не будем.

-коричневый 1
-красный 2
-оранжевый 3
-желтый 4
-зеленый 5
-голубой 6
-сиреневый 7
-серый 8
-белый 9
-черный 0

Пример. Резистор с маркировкой оранжевый-оранжевый-оранжевый = 333 = 33*1000(десятка в степени 3) = 33 кОм. Маркировка оранжевый-белый-черный = 390 = 39*1(десятка в степени 0) = 39 Ом. Маркировка голубой-серый-красный = 682 = 68*100(десятка в степени 2) = 6.8 кОм. Если полосы плохо читаются, либо вы не уверены в правильности - воспользуйтесь мультиметром для определения номинала. Так же вы можете воспользоваться бесплатной программой с нашего сайта.

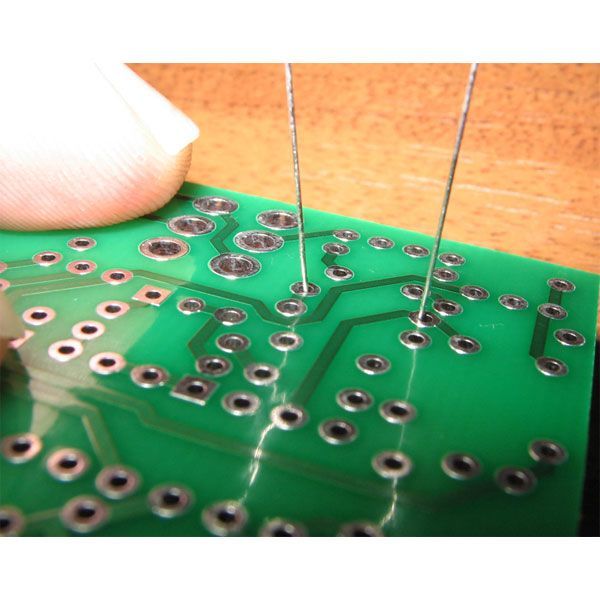

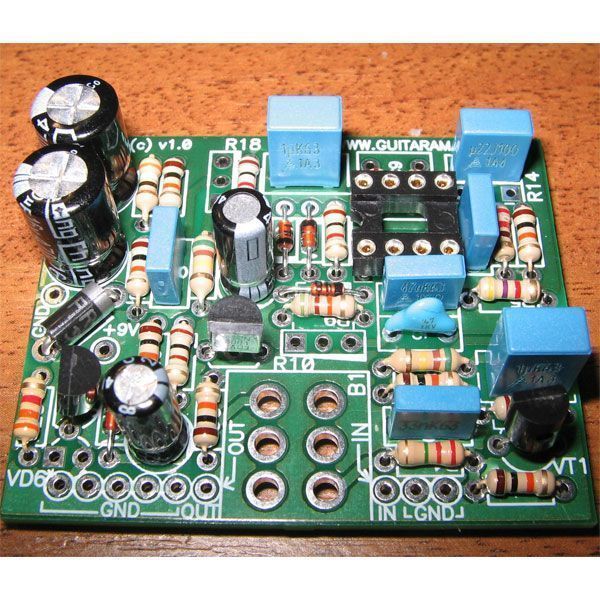

Теперь вы готовы приступить к набивке деталей в плату. Мы рекомендуем начинать набивку с самых мелких по габаритам деталей, резисторов и диодов, и продолжать по мере увеличения корпусов. Детали устанавливаются на плату со стороны шелкографии (надписей), выводы пропускаются в отверстия,
обрезаются с обратной стороны платы бокорезами на длину 1.5-2 мм и аккуратно отгибаются в стороны для крепления детали к плате.
Очень важно отгибать выводы так, чтоб они не привели к случайным замыканиям!

Последовательность действий при сборке проста: необходимо найти маркировку детали в перечне элементов, оттуда же узнать ее номинал, затем выбрать из кучки деталей подходящую по обозначению на корпусе, найти на печатной плате обозначение и символ и установить, как описано выше.

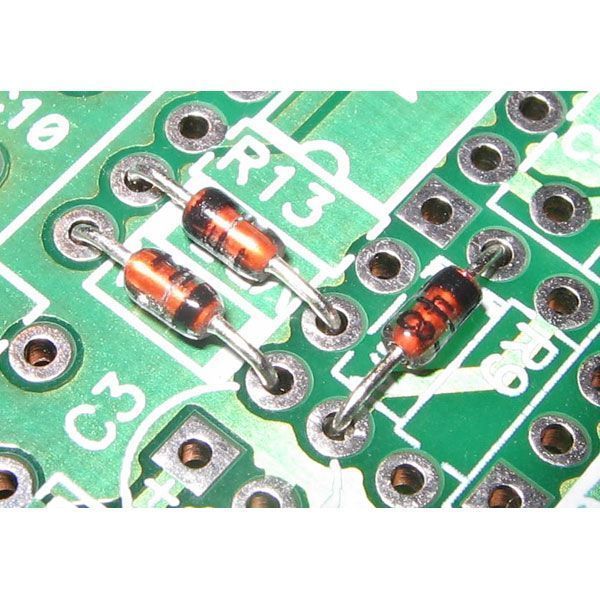

При установке диодов и электролитических конденсаторов следует соблюдать полярность. У диодов полоска на корпусе должна совпадать с полоской символа детали на плате.

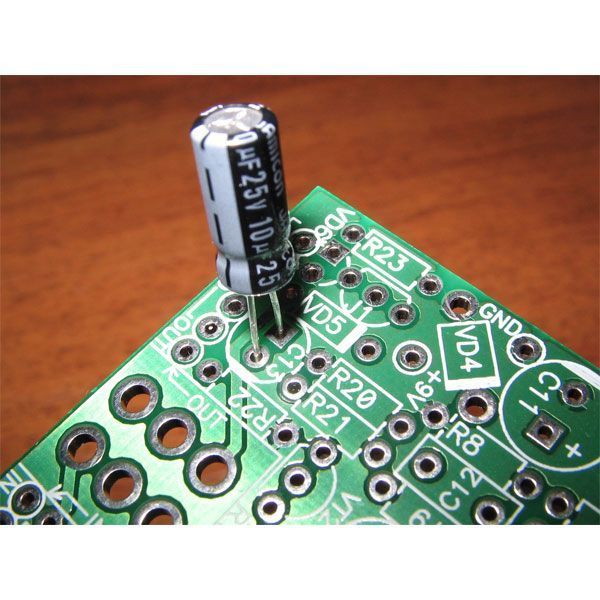

У конденсаторов отрицательный вывод помечен полосой на корпусе, ее надо установить в сторону закрашенной части кружка-символа на плате.

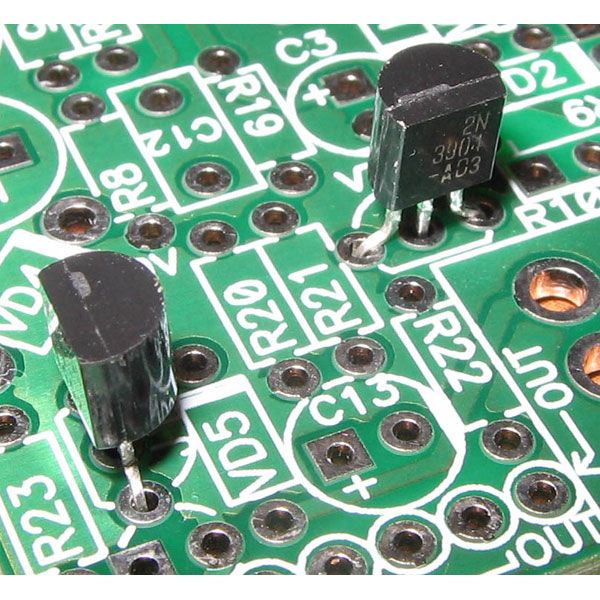

Транзисторы устанавливаются с соблюдением соответствия среза на корпусе срезу на символе транзистора на плате.

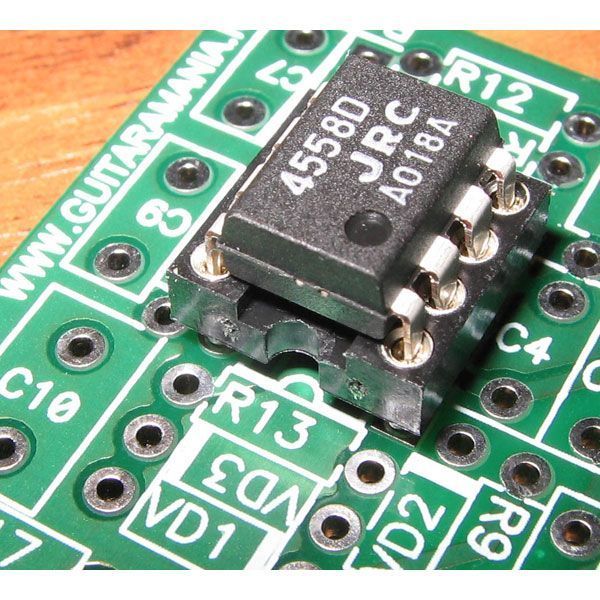

К каждой микросхеме в наших китах идет панелька, которая устанавливается в плату и уже в нее устанавливается сама микросхема. при установке необходимо соблюдать положение ключей-вырезов в символе, на панельке и на микросхеме.
Когда все детали набиты в плату, можно приступать к запайке.

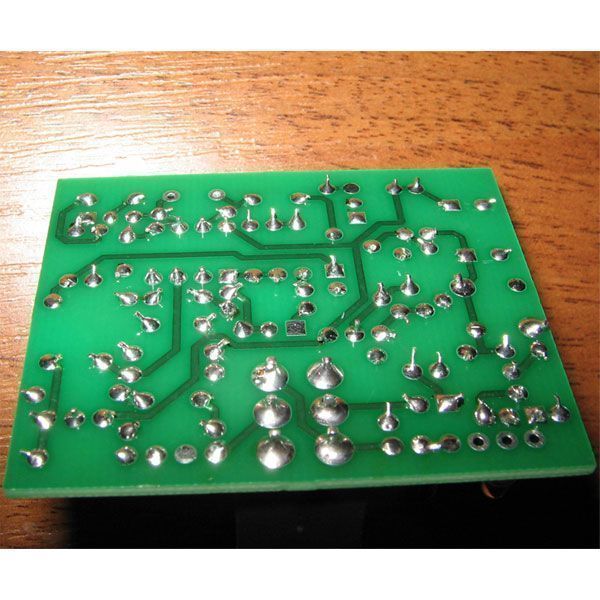

Вы можете использовать припой и канифоль, а можете взять припой с канифольной жилой внутри, что заметно упрощает и ускоряет процесс. Аккуратная и качественная пайка - залог того, что ваш прибор заработает сразу без поиска неисправностей. В первом случае набираем на жало припой, канифоль и прикладываем к отверстию и торчащему из него выводу. При использовании проволоки с канифолью внутри - приставляете ее к точке пайки и прижимаете паяльником. Кнопку включения/выключения эффекта запаивайте в плату последней.

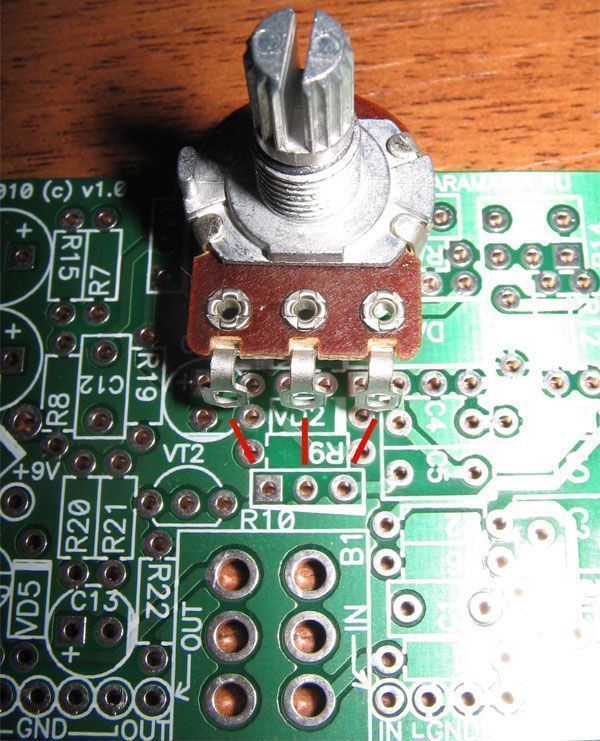

Возьмите корпус будущей примочки и прикиньте на глаз расположение деталей в нем и необходимые длины проводов. Скоммутируйте разъемы и клеммник для батареи согласно инструкции к конструктору и подпаяйте к плате. Для переменных резисторов отмерьте по три провода длиной 10-12 см, желательно разных цветов, подпаяйте их в плату и к переменным резисторам согласно инструкции. Обращаем ваше внимание на то, что младший вывод соединяется с квадратной паечной точкой, средний - с овальной, а старший - с круглой в символе резистора на плате.
Дополнительным проводом соедините точку GND и корпус одного из переменных резисторов для обеспечения заземления корпуса прибора, либо запаяйте перемычку на корпус кнопки отключения эффекта от близлежащего отверстия GND. Поставив мультиметр в режим прозвонки, проверьте плату на наличие короткого замыкания по питанию на точках пайки +9В и GND рядом с диодом FR207.
Переведите мультиметр в режим измерения постоянного напряжения до 20В. Подайте питание в плату, воткните гитарный шнур в гнездо IN и замерьте напряжение между точками пайки +9V и GND.
Если конструктор требует настройки режимов транзисторов, установите щупы мультиметра между контрольными точками, указанными на принципиальной схеме, и GND и вращая подстроечные резисторы добейтесь показаний мультиметра, соответствующих указанным в схеме +- 0.5 В.
Настройка и контрольный тест завершены, теперь вы можете подключить гитару, комбик и оценить работоспособность эффекта на слух. Учтите, что без корпуса ваш прибор будет иметь повышенный уровень фона, это нормально. если артефакты в звучании прибора отсутствуют, можно считать, что сборка завершена.
