KIT PCRat
Во всех городах России
Наличный и безналичный рассчет
- Описание
- Отзывы

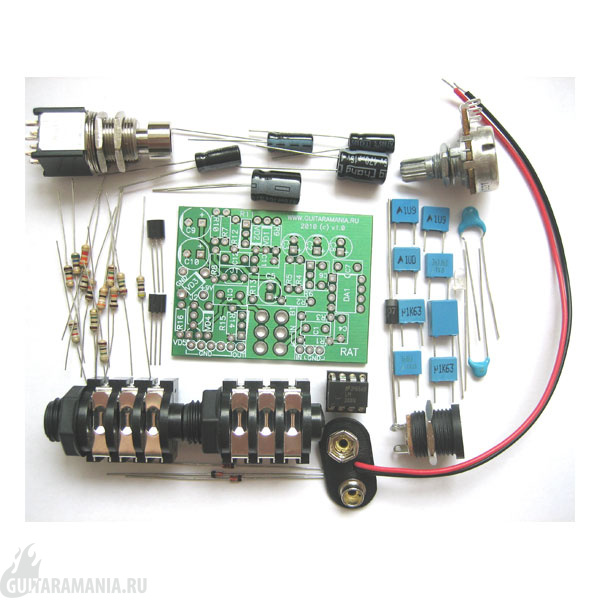

Популярный дисторшн основанный на ОУ LM308. Звук носит мягкий прифуженный характер. Кит не требует настройки электрической схемы после сборки.
Размеры платы 50х39 мм
В комплект кита входят только высококачественные комплектующие: пленочные конденсаторы Epcos и керамические Murata, переменные резисторы Bourns или SONG HUEI ELECTRIC, кнопки Jason, гнезда.
Грамотно разведенная, качественно изготовленная плата (это я говорю как человек, который сам разрабатывал и проектировал многослойные платы), хорошая документация, в целом неплохие комплектующие.
Минусы:
Микросхема была вставлена в панельку наоборот (5-м выводом к ключу). Хорошо, что для опытного человека, как я - это мелочь, я все тщательно проверяю, но тем не менее, не все такие.
У реостата R11 средний вывод подключен не к тому крайнему выводу. В результате при сборке по документации регулятор работает в обратную сторону. Это лучше исправить.
Прилагаемый провод - не годится. Он толще, не лезет без мучений в отверстия, я не стал мучиться, использовал свой. Ребята, я не первый жалуюсь на это, примите, наконец, во внимание!
На мой взгляд, электролиты можно было и покачественнее прилагать. А то пленочные кладете Epcos (Молодца!), а электролиты - Chang

Но в целом набор понравился, после легкой доводки звук получился просто отличный, проблему с басом решил, убрав цепочку С3-R5 (это известный мод для крысы под названием Ruetz Rat Mod). И теперь наслаждаюсь звучанием. Со стратом - ну чисто Гилмор ))).
Буду обязательно заказывать еще, спасибо, делаете нужное дело.
Спасибо за оценку плат.
Микросхема была вставлена в панельку с той лишь целью, чтоб при транспортировке не помялись выводы. По правилам хорошего тона перед запайкой панельки, микросхему следует из нее вытащить.
В оригинальной крысе нету регулятора Тон, а есть регулятор Фильтр, который как раз наоборот и работает, т.е. чем больше вывернут, тем меньше высоких. Если Вы перебросили провода на том же переменнике, то плавность регулировки должна была явно ухудшиться.
В некоторых цепях замена электролитов была бы не рациональна, например в той же крысе желательно было бы взять только один качественный электролит, который стоит после самого ОУ в проходе. Все остальное в обвязке - это шунты, а они как известно критическими по качеству деталей не являются.
Но в любом случае мы обдумаем ваше предложение.
Спасибо, отзывы наших покупателей помогают нам работать.
у Вас.Четыре я спаял (из-за проблем со здоровьем
еше не проверял, всё ещё впереди)никаких претензий к комплектации нет.И хотя перерыв в паяльных делах
где-то 25 лет, все сделал на раз.
Я в форуме писал, что данный сайт у меня занесен в элитный список.
Молодцы, так держать. Это наш ответ Чемберлену.
Спасибо магазину за хорошую идею с конструктором!
кстати не планируется ли конструктор chorus?

По поводу самого набора:
Экранированный провод хороший, но совершенно не хочет залазить в отверстия, предназначенные для него, в итоге пришлось впаять обычный. Следовало бы увеличить отверстия под проводо для входного джека. Панелька для микросхемы нормальная, но не более, не внушает доверия, можно было бы найти покачественнее. Совсем бы отлично было, если б резисторы клали с точностью 1%, а не 5. Но это всё лишь придирки, не влияющие на моё общее крайне положительное мнение.
Припоя и провода хватило тютелька в тютельку. В целом порадовало абсолютно всё - качественно сделанная плата, хорошие компоненты и минимум сложностей с заказом и сборкой кита.
Радует, что стали класть электролиты Jamicon (в одном из прошлых отзывов были жалобы на то, что кладут менее качественные).
